3.2.3.1. Подготовка данных и расчет

Перед определением расчетных длин балочных элементов необходимо выполнить линейный расчет на устойчивость (Линейный расчет). При этом желательно добиться того, чтобы программа построила форму потери устойчивости. Как правило, причиной того, что программа не строит форму потери устойчивости, является наличие вырожденных форм потери устойчивости. Очень часто это происходит из-за наличия шарнирных элементов, теряющих устойчивости раньше, чем вся конструкция. Программа отслеживает такие элементы и для исправления ситуации достаточно просто увеличить их изгибную жесткость. Если все же форму потери устойчивости построить не удается, необходимо войти в Графический редактор, выбрать пункт меню ЭЛЕМЕНТЫ/СТЕРЖЕНЬ/ПОГИБИ (Задание направлений выпуклости начальных неровностей) и вручную отредактировать направления выпуклостей неровностей так, чтобы они наилучшим образом соответствовали предполагаемой форме потери устойчивости. Заметим, что для стержней, имеющих шарниры с обеих сторон, задание направления погибей не является актуальным.

Расчет инициируется вызовом пункта меню

В появляющейся на экране панели необходимо установить требуемы режимы расчета

Здесь

Beams’ angles conjugation –

флаг, указывающий каким образом стержни включаются в расчетную схему. Если стержни включается с сопряжением углов поворота – флаг должен быть включен;

Unify adjacent sites of the beams –

объединять смежные участки стержневых элементов (если обнаруживается непрерывная цепочка одинаково ориентированных стержней одной группы жесткости, к узлам соединения которых не подходят никакие другие элементы, то такая последовательность стержней рассматривается как один стержень) .

Direction of irregularity camber –

задает направление выпуклостей погибей. Кнопка in direction, given by user становится доступна, если в графическом редакторе хотя бы для одного стержня явно заданы направления погибей, отличные от положительных направлений локальных осей Y и Z.


Рекомендуется выбирать следующую комбинацию режимов: сопряжение углов (Beams’ angles conjugation) - выключено, объединять смежные участки (Unify adjacent sites of the beams) - включено, направление выпуклостей неровностей (Direction of irregularity camber) - в соответствии с формой потери устойчивости (correspond to the buckling mode).

После заполнения панели, нажмите кнопку OK. Расчет автоматически выполняется на ту же комбинацию нагрузок, что и линейный расчет на устойчивость. Результатом расчета являются гибкости, коэффициенты свободной длины, коэффициент j и расчетные длины стержней. Кроме того при визуализации результатов расчета программа показывает величины принятых для каждого стержня эксцентриситетов установки (d) и глубины неровности (e).

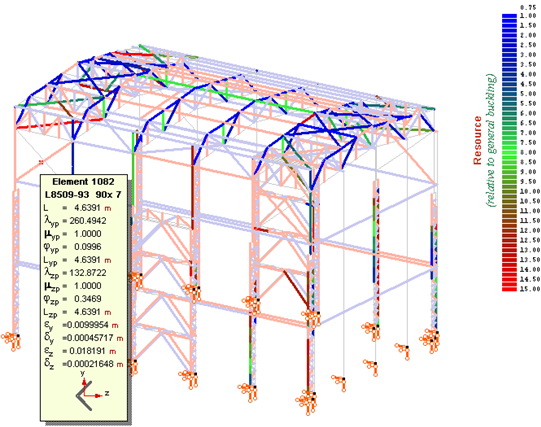

Элементы, для которых программа смогла определить свободные длины, программа выделяет жирными линиями. Цвета стержней соответствуют шкале Ресурса (ресурс – отношение множителя к нагрузке, при которой фибровые напряжения в данном стержне достигли Ry к множителю к нагрузке, при которой произошла общая потеря устойчивости). Поскольку тестировать конструкцию за пределами общей потери устойчивости невозможно, программа достаточно достоверно определяет расчетные длины только для тех стержней, ресурс которых меньше единицы. Для стержней, ресурс которых больше единицы, программа определяет момент достижения напряжениями Ry по экстраполяции. Поэтому, чем больше ресурс стержня, тем менее точно определены его параметры. Однако в этом нет ничего страшного, поскольку для таких стержней состояние локальной потери устойчивости вообще недостижимо.

Кроме того, возможны ситуации, когда программа, даже для стержней, имеющих ресурс меньше единицы, не может правильно определить параметры потери устойчивости. В этих случаях на панели результатов вместо значения параметра печатается словосочетание No Data.

Программа определяет расчетные длины только для сжатых элементов, характеристики которых загружены из базы данных сечений. Однако для растянутых шарнирных элементов также вычисляется гибкость. В шкалу ресурса растянутые элементы не включаются. Более детально посмотреть обработку результатов расчета можно в разделе Определение расчетных длин балочных элементов.
